Storwize V7000 Unified 概述

IBM? Storwize? V7000 Unified 系統是一個虛擬化 RAID 存儲系統，同時支持塊協議和文件協議。此統一系統包含 IBM Storwize V7000 文件模塊和 Storwize V7000 存儲系統。

Storwize V7000 Unified 硬件

file module是由兩個單元構成的集群系統，其通過網絡連接的存儲器供文件系統使用。file module使用 Storwize V7000 存儲系統為file module提供卷。SAN 上提供了其他作為塊卷且向主機顯示的卷。

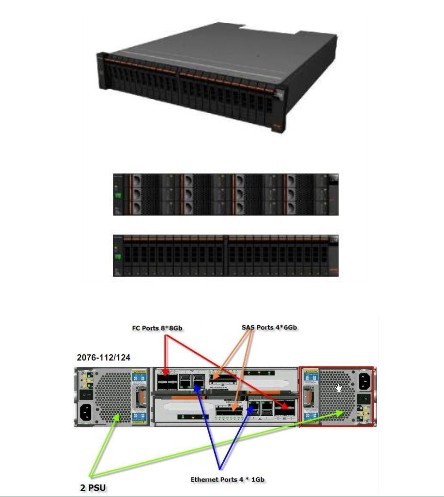

Storwize V7000 存儲系統包含一個驅動器機柜，稱為控制機柜。所有常規的和固態驅動器 (SSD)都受支持。 控制機柜包含磁盤驅動器和兩個節點容器，作為單一集群系統進行管理。擴展機柜包含驅動器，并且連接到控制機柜。擴展容器包含串行連接的 SCSI (SAS) 接口硬件，使節點硬件能夠使用擴展機柜的驅動器。

圖 1將 Storwize V7000 系統顯示為傳統的 RAID 存儲系統。 將外置驅動器配置為陣列，從這些陣列創建卷。

每個控制機柜中的兩個節點容器成對排列，稱為 I/O 組。每一對負責在給定卷上提供 I/O 服務。 由于每個卷由兩個節點容器提供服務，因此當一個節點容器發生故障或脫機時，不會失去可用性。

Storwize V7000 Unified 軟件

Storwize V7000 Unified 系統中的 IBM Storwize V7000 File Module 軟件包含 Interface Node 和 Management Node 功能。Management Node 功能用于配置、管理和監控系統。Interface Node 功能將系統連接到因特網協議 (IP) 網絡。您可以通過使用以下任何協議進行連接：

• 通用因特網文件系統 (Common Internet File System, CIFS)
• 網絡文件系統 (NFS)
• 文件傳輸協議 (File Transfer Protocol, FTP)
• 安全超文本傳輸協議 (Hypertext Transfer Protocol Secure, HTTPS)
• 安全拷貝協議 (Secure Copy Protocol, SCP)

Storwize V7000 Unified 軟件 還通過使用塊協議針對連接到 Storwize V7000 Unified 系統的主機系統執行以下功能：

• 創建單個存儲池
• 提供邏輯單元虛擬化
• 管理邏輯卷
• 鏡像邏輯卷
• 大容量可擴展高速緩存
• 拷貝服務
• IBM FlashCopy?（時間點復制）功能，包含精簡配置 FlashCopy 以降低多目標的成本
• 高速鏡像（同步拷貝）
• 全局鏡像（異步拷貝）
• 數據遷移
• 空間管理
• IBM System Storage? Easy Tier? 將使用最頻繁的數據遷移到性能較高的存儲器
• 與 IBM Tivoli? Storage Productivity Center 相結合時可度量服務質量
• 自動精簡配置邏輯卷
• 整合存儲的壓縮卷

系統管理

file module中的 Management Node 功能為系統管理和服務提供單點控制。您可以使用命令行界面 (CLI) 或圖形用戶界面 (GUI) 對系統進行配置、管理和監控。Management Node 功能還提供 CLI 界面和 Web 界面以執行硬件維護操作。

光纖網類型

主機與 Storwize V7000 節點之間以及 Storwize V7000 節點與 RAID 存儲系統之間的 I/O 操作通過使用 SCSI 標準來執行。Storwize V7000 節點通過使用專用 SCSI 命令來彼此通信。

Storwize V7000 使用基于光纖通道 SAN 和 1 Gbps 以太網或 10 Gbps 以太網的 SCSI 命令。表 1 顯示了可用于在主機、節點與 RAID存儲系統之間進行通信的光纖網類型。 這些光纖網類型可同時使用。

注： 要使用外部客戶機訪問 Storwize V7000 Unified 系統，公用 IP 網絡必須已配置且可用。這包括用于向客戶網絡中的外部客戶機提供 NAS 服務的所有網絡接口。只能在文件模塊上配置這些 NAS 服務網絡接口。
